目前的代工厂里，拥有14nm技术的企业包括英特尔、台积电、三星、格罗方得、联电等。中芯国际则是继它们之后，首先掌握14nm技术并实现量产的唯一中国本土企业。
有数据统计，在2019年上半年，整个半导体销售市场规模约为2000亿美元，其中65%芯片采用14nm制程工艺，仅10%左右的芯片采用7nm，25%左右采用10nm和12nm，14nm可以说是当下应用最广泛、最具市场价值的制程工艺，同样也拥有更庞大的应用级市场空间。目前，上海企业已经实现14纳米先进工艺规模量产，意味着我国国产替代将占据更多的市场份额。

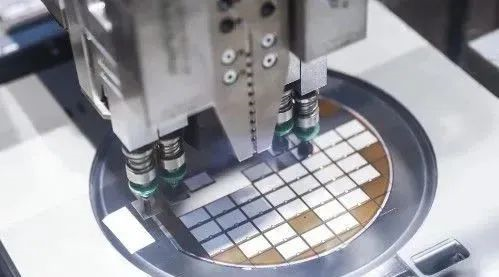

在现代芯片制造中，光刻机可谓是一项必需的设备，在晶圆加工成芯片的过程中，包括光刻气体，光刻胶以及光罩在内的一系列光刻工艺步骤，都需要光刻机来完成，而这些步骤占据了晶圆加工流程的30%。

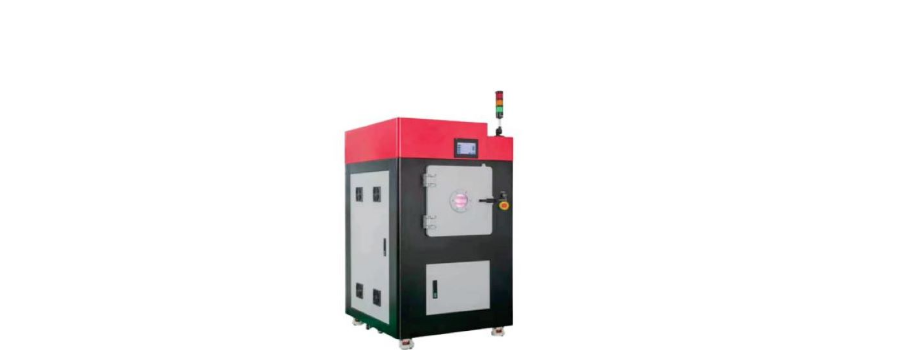

等离子清洗机又叫活化清洗机，台湾叫电浆清洗机，国外叫plasma清洗机，广泛应用于活化，退镀，改性，蚀刻，提升附着力和清洗等功能。该设备也是目前清洗行业最环保，最节能，有效性好的理想设备。清洗机,真空清洗机,等离子清洗机,等离子真空清洗机,芯片活化清洗机,LED活化清洗机,金属活化清洗机,FPC电路板活化清洗机plasma清洗机@四川微电瑞芯科技有限公司----四川半导体设备厂家，成都半导体设备厂家

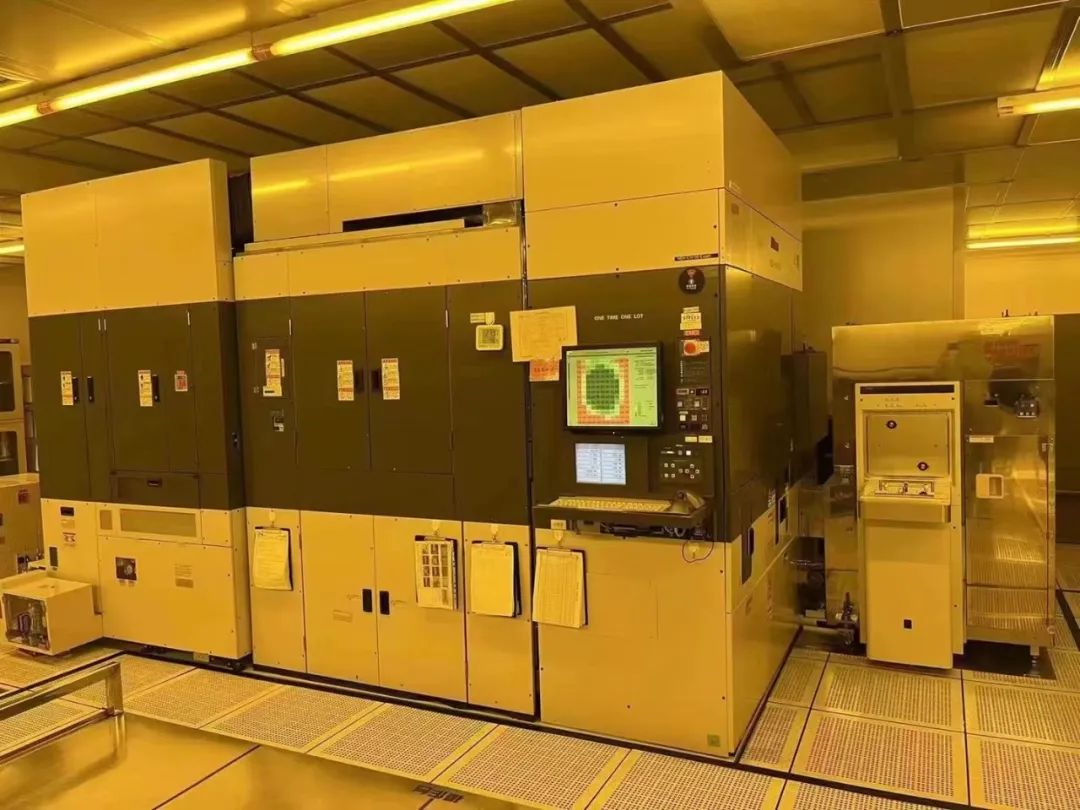

90nm的光刻机，可以用来做电源管理芯片、LCD驱动芯片、WiFI芯片、射频芯片、各类数模混合电路等。90nm工艺的芯片完全可以满足国民生产需求。芯片有几十万种，可以说70%的都是中低端光刻机生产的。此外，90nm光刻机经过两次曝光，可以得到45nm的芯片，三次曝光最高可以达到22nm的水平。
在芯片制造业、光刻机的成本占比在23%到30%左右，刻蚀机的成本占比在20%到27%左右。根据Gartner统计，2021年全球刻蚀设备、薄膜沉积和光刻设备分别占晶圆制造设备价值量约21.59%、19.19%和18.52%。刻蚀设备已经成为半导体晶圆制造中的关键设备，在半导体制造中的重要性凸显。
近年来，本土晶圆产线上相对成熟的国产设备价值量占比上升。目前中国大陆的半导体产业，刻蚀设备已进入成熟期，市场空间不断扩大。国产刻蚀设备在技术方面不断突破，刻蚀设备龙头北方华创和中微公司都在各自细分领域取得突破，进入到更多的产线。据市场消息，由中微半导体设备股份有限公司制造的刻蚀机，将于今年下半年运往台积电美国工厂，用于5纳米工艺芯片生产。
据Gartner预测，全球刻蚀设备市场规模将由2020年123亿美元增长至2024年152亿美元。在众多利好因素助推下，作为刻蚀设备领军企业，随着刻蚀设备在国内市场份额稳步提升，必将更好的实现业绩增长。
制造高端芯片的两个要件，一是要具备大规模晶片（相当于纸张）生产能力，二是要具备一台打印机，把设计好的电路打印到该纸张（晶片）上。该打印机就是芯片生产的关键核心设备-光刻机。
打印电路时，其原理与照相显影技术类似。先把晶圆涂上特制的胶水（俗称光刻胶），再用特定光线照射这些胶水，产生化学反应，在晶圆表面‘烧蚀’出刻痕。
这种特定的光线一般取紫外光线，因为其容易被大多数物质所吸收。一般采用两个波段的光线来进行刻画。

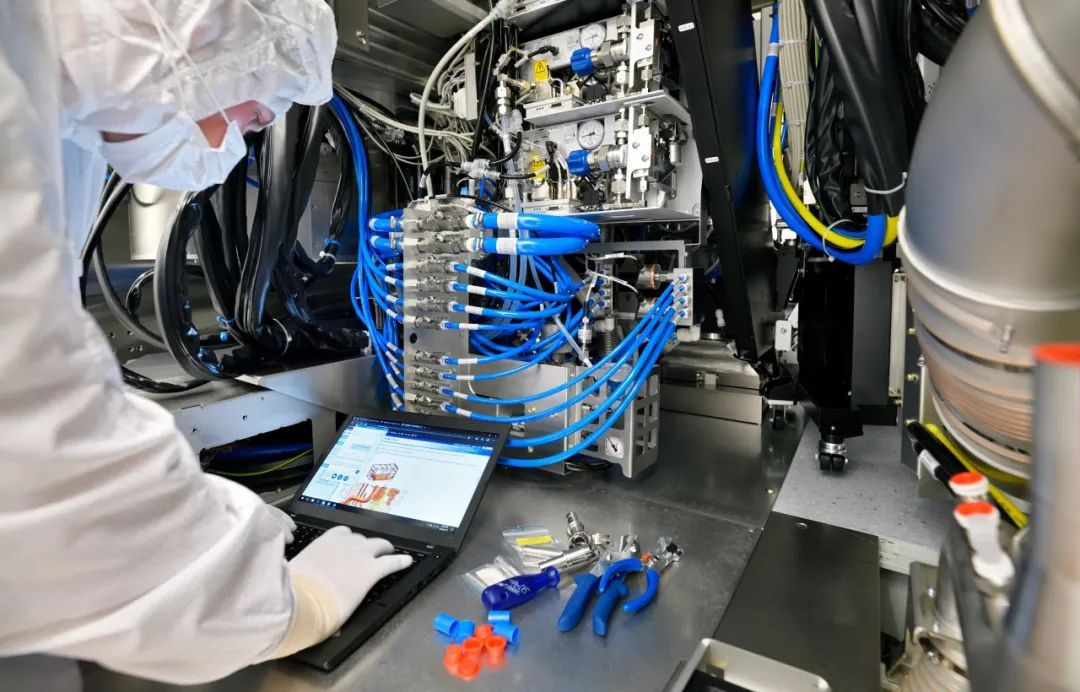

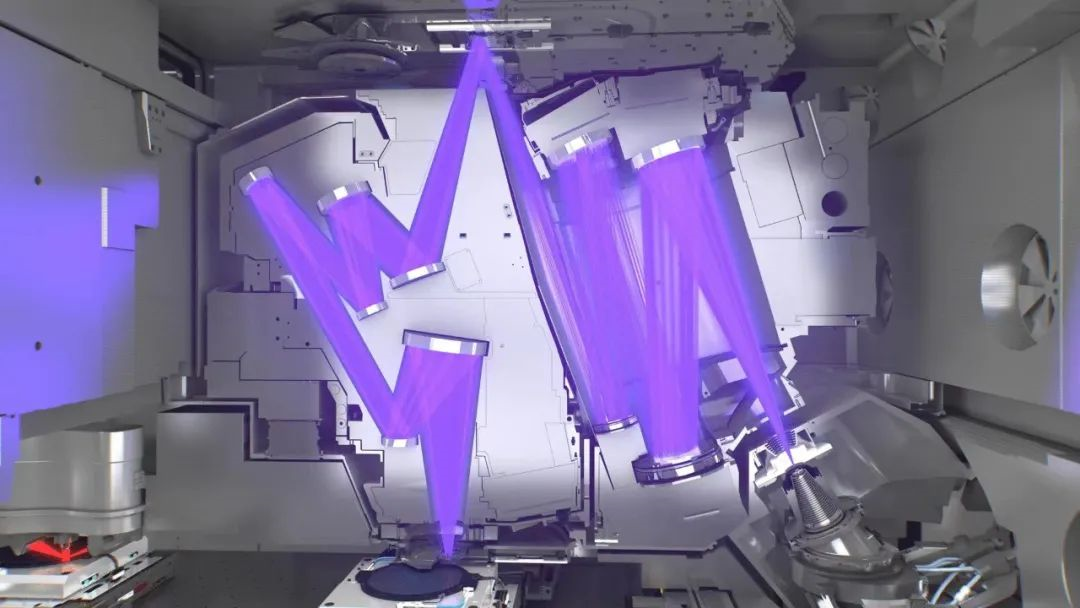

一个叫深紫外线DUV，一个叫极紫外线EUV，波长分别为193nm和13.5nm。而EUV光刻机中最核心的设备就是EUV光源，EUV光源必须要足够亮才能保证光刻机高效工作，单台光刻机目前可达每小时120个高端芯片的产量。
在真空腔体中，将高温熔融并加电磁场使其处于等离子体状态的锡，使其从喷枪中等间隔喷出，并保证每个锡滴的大小保持在7.5-13um左右。
当锡滴经过腔体中心区域时，安装在激光腔壁上的高分辨率相机捕捉到了经过的锡滴，反馈给计算机，计算机控制激光枪连续发射两个脉冲击中该锡滴体。
第一个激光脉冲可使锡滴压扁为饼状，第二个脉冲紧随其后再次击中该锡滴（已经是饼状了），两次高能激光脉冲可将该锡滴瞬间加热至50000K，从而使锡原子加至高能态，并回归至基态释放出13.5nm的紫外光子。
喷枪每秒大约释放50000个锡滴，每一个都重复上述过程，从而产生源源不断的EUV光线。
气相清洗机主要用于清洗精密机械零件油污、微组装模块、混合集成电路、SMT制造、 PCB板焊接后焊料残留的各种助焊剂。清洗后表面清洁干净、无助焊剂﹑油污等污染物残留。-----成都气相清洗机，四川气相清洗机，半导体清洗机，四川半导体清洗机，成都半导体清洗机、@联系方式：19382102018，18980821008微信同号

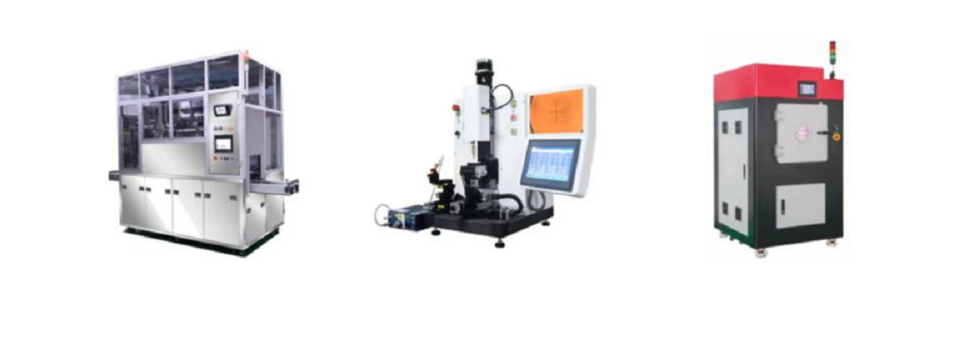

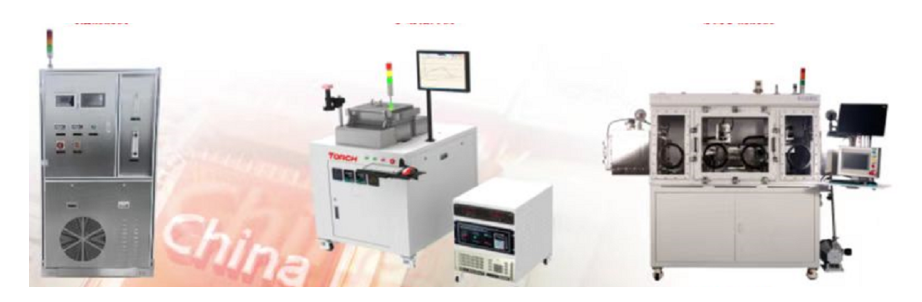

气相清洗机 多功能贴片机 等离子清洗机
