MEMS传感器芯片占传感器芯片总市场的一半，规模近百亿美元，并且受技术趋势和市场需求影响，未来仍有望稳定增长，但MEMS传感器目前国产化率仍极低。
如果没有充足的国产MEMS传感器芯片，那么国产传感器的崛起也将无从谈起。
MEMS主要采用微电子技术，在微纳米的体积下塑造传感器的机械结构，因此，我们很难直观看到其工作原理。包括许多半导体行业人士甚至传感器业内人士，都不太清楚MEMS里面的原理和构造情况。
本文以最清晰明了的方式，收集了大量动图、图片，直观阐述主流MEMS传感器的工作原理！这些MEMS传感器也是占据最多市场份额的MEMS传感器种类，包括：
什么是MEMS？MEMS传感器基本构成
MEMS是Micro-Electro-MechanicalSystem的缩写，中文名称是微机电系统。MEMS芯片简而言之，就是用半导体技术在硅片上制造电子机械系统，再形象一点说就是做一个微米纳米级的机械系统，这个机械系统可以把外界的物理、化学信号转换成电信号。这类芯片做出来可以干嘛？最常用的是承担传感功能。
在整个大的信息系统里有点类似于人的感官系统，例如MEMS麦克风芯片相当于人的耳朵，可以感知声音；MEMS扬声器芯片相当于人的嘴巴，可以发出声音；MEMS加速度计、陀螺仪、磁传感器芯片相当于人的小脑，可以感知方向和速度；MEMS压力芯片相当于人的皮肤，可以感知压力；MEMS化学传感器相当于人的鼻腔，可以感知味道和温湿度。没有MEMS芯片的人工智能和万物互联，就相当于没有感官器官的人。
下图是来自日本丰桥技术科学大学，通过高精度传感器拍摄的微米级MEMS机械结构运动情况，可以很直观看到MEMS具有常规的机械系统结构，但是尺寸做到了微米级甚至纳米级。
MEMS被认为是21世纪最有前途的技术之一，如果半导体微制造被视为第一次微制造革命，MEMS则是第二次革命。通过结合硅基微电子技术和微机械加工技术，MEMS具有革命性的工业和消费产品的潜力。
在此需要划重点的是，MEMS是一种制造技术，诸如杠杆、齿轮、活塞、发动机甚至蒸汽机都是由MEMS制造的。
事实上，MEMS这个词实际上有一定误导，因为许多微机械设备在任何意义上都不是机械的。然而，MEMS又不仅仅是关于机械部件的微型化或用硅制造东西，它是是一种利用批量制造技术设计、创建复杂机械设备和系统及其集成电子设备的范例。再具化一点讲，集成电路的设计是为了利用硅的电学特性，而MEMS则利用硅的机械特性，或者说利用硅的电学和机械特性。
那MEMS传感器又是什么？MEMS传感器就是把一颗MEMS芯片和一颗专用集成电路芯片（ASIC芯片）封装在一块后形成的器件。

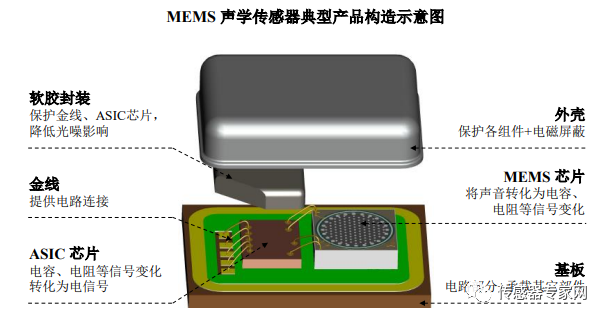

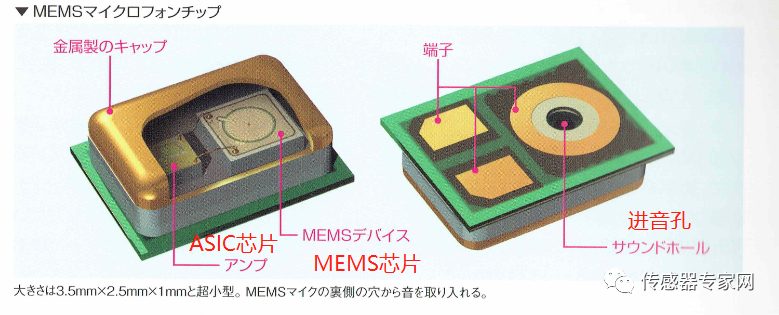

下图是一张典型的MEMS麦克风内部构造示意图，来自中国MEMS第一大厂歌尔微电子。这是一颗MEMS麦克风，可以看到这颗传感器的主要器件是一颗MEMS芯片和一颗ASIC芯片，以及与基板、外壳等封装一起，就做成了一颗MEMS传感器。这也是大部分MEMS传感器的基础构造。
MEMS芯片来将声音转化为电容、电阻等信号变化，ASIC芯片将电容、电阻等信号变化转化为电信号，由此实现MEMS传感器的功能——外界信号转化为电信号。

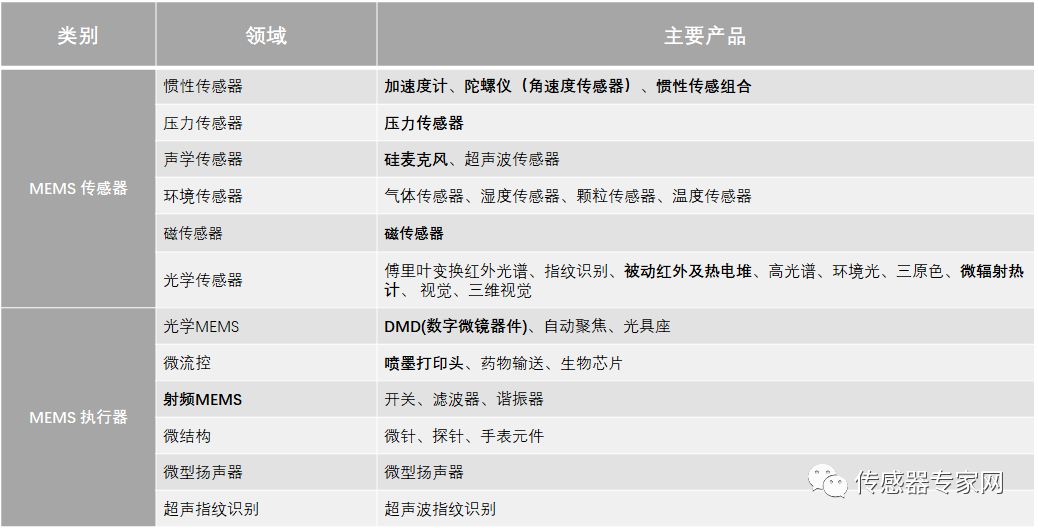

常见的MEMS器件产品包括MEMS加速度计、MEMS麦克风、微马达、微泵、微振子、MEMS光学传感器、MEMS压力传感器、MEMS陀螺仪、MEMS湿度传感器、MEMS气体传感器等等以及它们的集成产品。

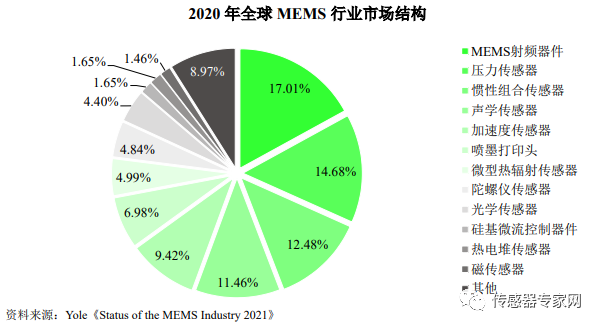

根据著名市场调研公司Yole的数据，全球最主流的MEMS器件分别是：MEMS射频器件、压力传感器、惯性组合传感器、声学传感器、加速度传感器、喷墨打印头、微型热辐射传感器、陀螺仪传感器、光学传感器、硅基微流控制器件、热电堆传感器、磁传感器。
因为MEMS的微观特性，我们很难直观了解到各MEMS传感器的工作情况，下面特意搜集大量的动图，可以直观“看”到各主流MEMS传感器的工作原理。
一、MEMS声学传感器
MEMS声学传感器主要指硅麦克风、超声波传感器等，其中，硅麦克风是应用最多的MEMS声学传感器。
硅麦克风是指利用MEMS技术，在硅基上制造的微缩麦克风，迎合目前3C产品小型化和集成化趋势，所以TWS耳机、手机麦克风，才会实现如此集成化效果。
上图是一颗MEMS麦克风的封装构造，由三部分构成，第一部分是MEMS芯片，第二部分是ASIC芯片，第三部分是金属外壳，底部PCB板上有信号端子

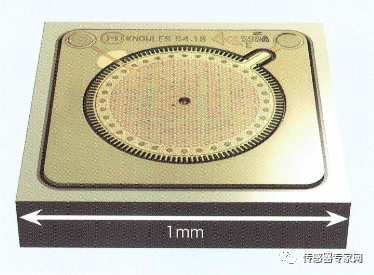

下图是一颗来自楼氏电子的MEMS芯片，用高精度传感器拍摄的实拍图片，呈正方形，边长1mm。

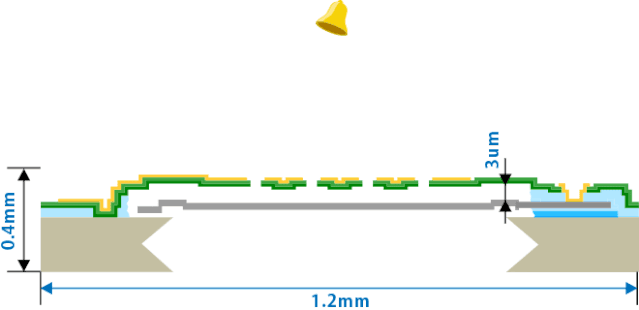

MEMS传感器由上下两层构成一个电容器，上层为孔洞结构
下图是MEMS芯片内部结构，由高精度传感器拍摄，能直观看到，MEMS底层薄膜随声波震动，从而将声压转换为电容、电阻信号，再经过ASIC芯片处理输出为电信号，这就是MEMS麦克风工作的整个流程。

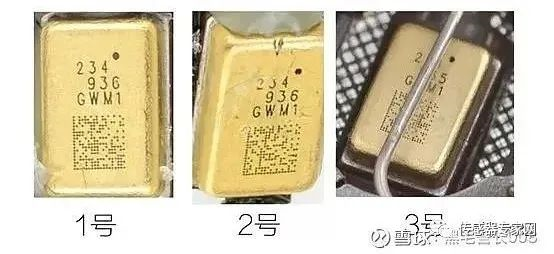

下图为苹果公司AirPods Pro无线蓝牙耳机上的三颗MEMS麦克风实拍图，均是我国MEMS声学传感器龙头企业歌尔微电子供应。
二、MEMS压力传感器
MEMS压力传感器，就是测量压力的，主要分为电容式和电阻式。
随着MEMS压力传感器的出现和普及，智能手机中用压力传感器也越来越多，主要用来测量大气压力。测量大气压的目的，是为了通过不同高度的气压，来计算海拔高度，同GPS定位信号配合，实现更为精确的三维定位，譬如爬楼高度、爬楼梯级数等都可以检测。
MEMS压力传感器的原理也非常简单，核心结构就是一层薄膜元件，受到压力时变形，形变会导致材料的电性能（电阻、电容）改变。因此可以利用压阻型应变仪来测量这种形变，进而计算受到的压力。

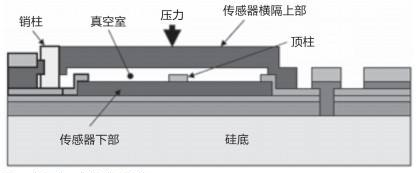

下图是一种电容式MEMS压力传感器的结构图，当受到压力时，上下两个横隔(传感器横隔上部、传感器下部)之间的间距变化，导致隔板之间的电容变化，据此可以测算出压力大小。

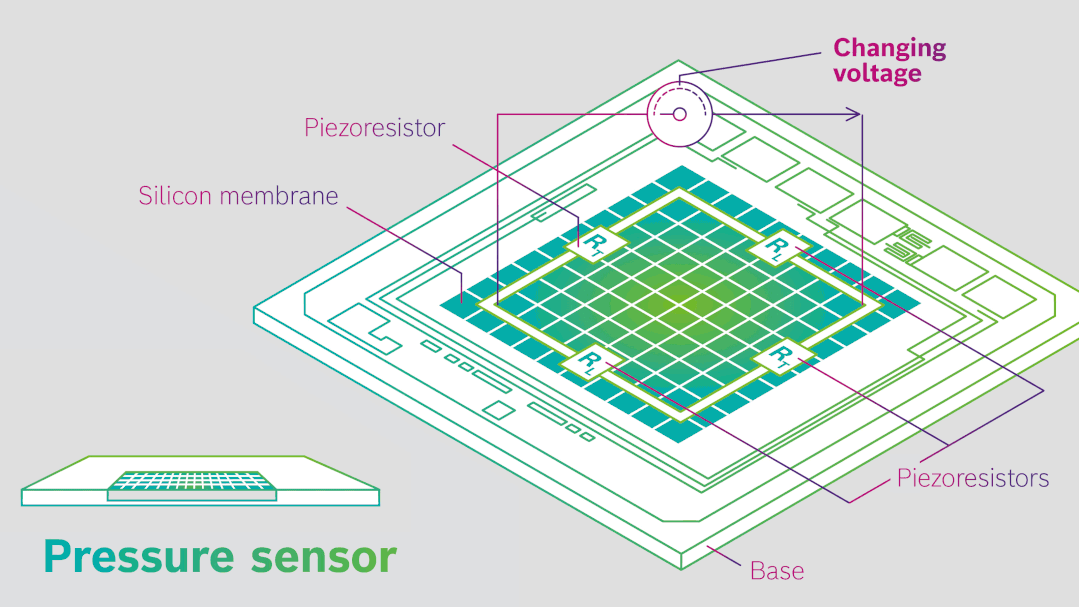

下图是一种MEMS电阻式压力传感器的工作动图，由一个带有硅薄膜的底座和安装在其上的电阻结构组成，当外力施加时，电压与压力大小成比例变化产生测量值。
下图是一种MEMS电容式压力传感器实物图。
三、MEMS加速度传感器
MEMS加速度传感器利用加速度来感测运动和震动，比如消费电子中最广泛的体感检测，广泛应用于游戏控制、手柄振动和摇晃、姿态识别等等。
MEMS加速度传感器的原理非常易于理解，那就是高中物理最基础的牛顿第二定律。力是产生加速度的原因，加速度的大小与外力成正比，与物体质量成反比：F=ma。
所以MEMS加速度传感器本质上也是一种压力传感器，要计算加速度，本质上也是计算由于状态的改变，产生的惯性力，常见的加速度传感器包括压阻式，电容式，压电式，谐振式等。
其中，电容式硅微加速度计由于精度较高、技术成熟、且环境适应性强，是目前技术最为成熟、应用最为广泛的MEMS加速度计。随着MEMS加工能力提升和ASIC电路检测能力提高，电容式MEMS加速度计的精度也在不断提升。
电容式加速度传感器是基于电容原理的极距变化型的电容传感器，其中一个电极是固定的，另一变化电极是弹性膜片。弹性膜片在外力(气压、液压等)作用下发生位移，使电容量发生变化。这种传感器可以测量气流(或液流)的振动速度(或加速度)，还可以进一步测出压力。

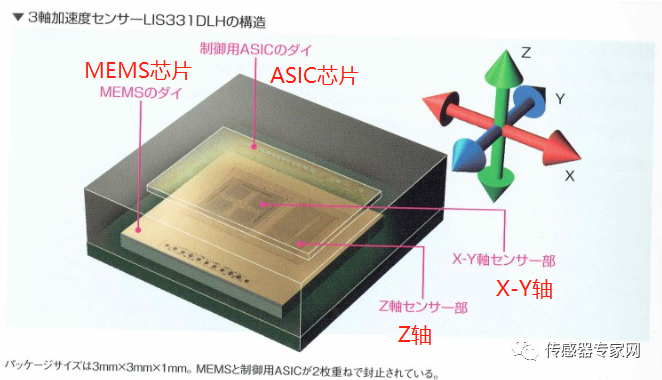

下图是3轴MEMS加速度传感器的封装结构，ASIC芯片位于MEMS芯片上方，MEMS芯片里，Z轴与X-Y轴从结构上是分开设计的。

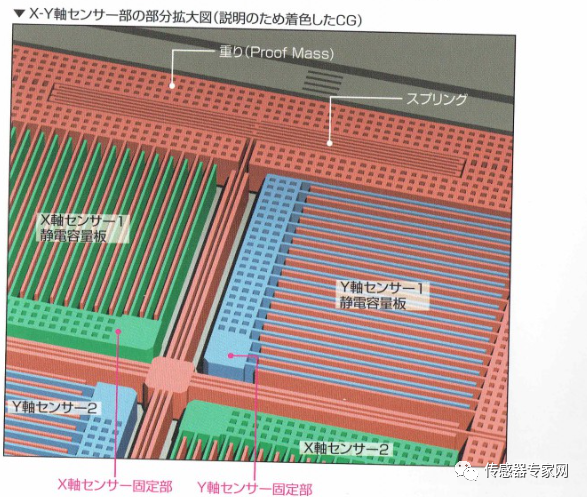

下图是MEMS芯片X-Y轴部分内部结构图，梳状结构紧密排列。

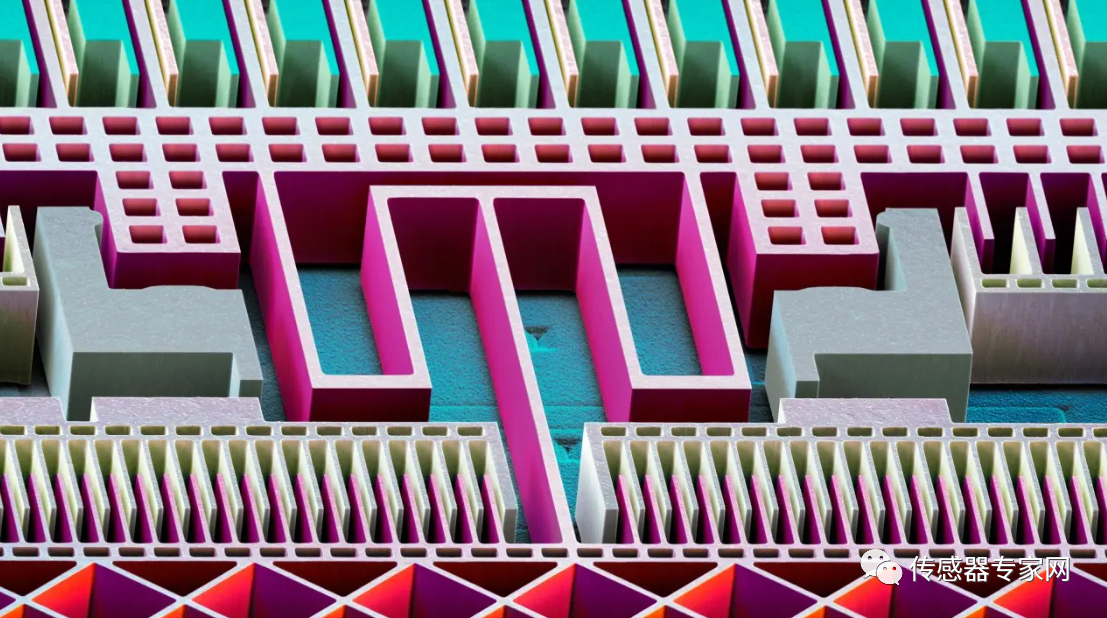

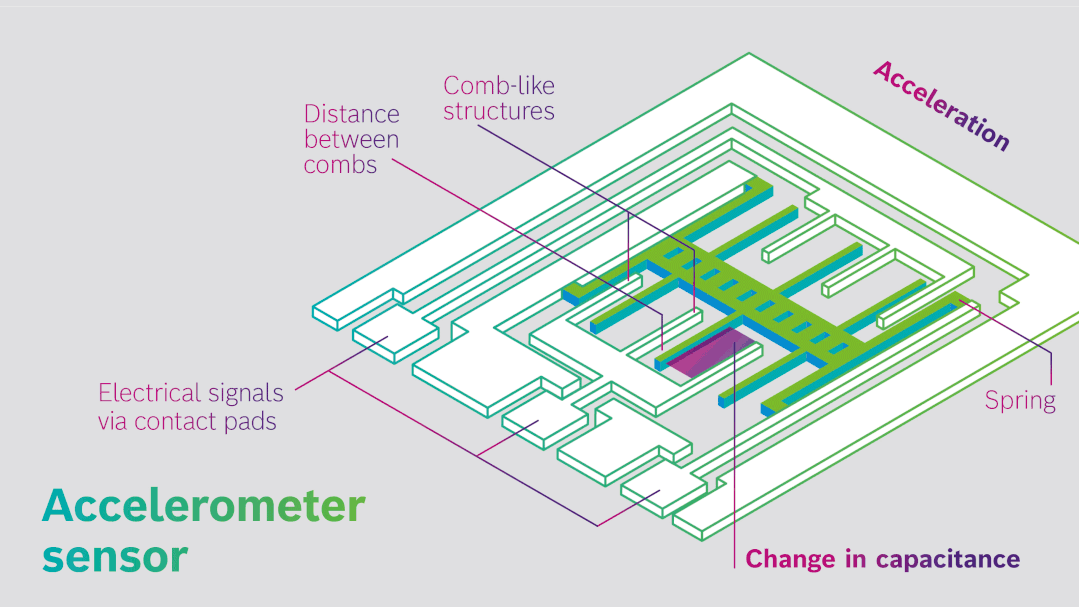

下图来自博世，显示了微观转态下MEMS加速度传感器的梳状结构。
下图来自博世，但物体产生加速度时，带动梳妆结构产生位移，使梳妆结构间电容改变，从而测量出加速度值。
四、MEMS陀螺仪传感器
MEMS陀螺仪又称MEMS角速度传感器，是一种测量角速度传感器，其原理相对来说复杂点。
测量角速度，不是一件容易的事情，必须在运动的物体中，寻找到一个静止不动的锚定物——这个锚定物就是陀螺。人们发现，高速旋转中的陀螺，角动量很大，旋转轴不随外界运动状态改变而改变，会一直稳定指向一个方向。
陀螺仪能有什么用？最大的用处就是用来保持稳定。动物界中稳定性最好的就是禽类动物，譬如鸡，所以很多人开玩笑说，鸡的脑袋里肯定装了一个先进的陀螺仪，不管怎么动它，脑袋就是不动。而用陀螺仪，也可以保持机器的稳定性。

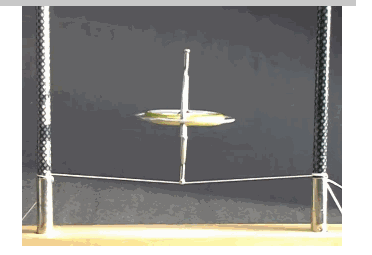

至于陀螺仪的结构，核心就是一个呼呼转不停的转子，作为其他运动物体的静止锚定物。下图，高速旋转的陀螺在一条线上保持平衡，这就是陀螺仪的基本原理。
再回到MEMS陀螺仪，与传统的陀螺仪工作原理有差异，因为“微雕”技术在硅片衬底上加工出一个可转动的立体转子，并不是一件容易的事。
MEMS陀螺仪陀螺仪利用科里奥利力原理——旋转物体在有径向运动时所受到的切向力。这种力超出了笔者的高中物理水平，怎么描述这种科里奥利力呢？可以想象一下游乐场的旋转魔盘，人在旋转轴附近最稳定，但当大圆盘转速增加时，人就会自动滑向盘边缘，仿佛被一个力推着一样向沿着圆盘落后的方向渐渐加速，这个力就是科里奥利力。

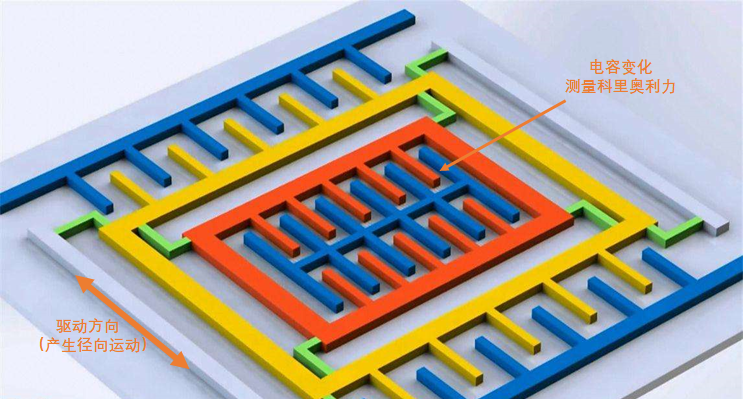

所以MEMS陀螺仪的结构，就是一个在圆盘上的物体块，被驱动，不停地来回做径向运动或者震荡。由于在旋转状态中做径向运动，因此就会产生科里奥利力。MEMS陀螺仪通常是用两个方向的可移动电容板，通过电容变化来测量科里奥利力。

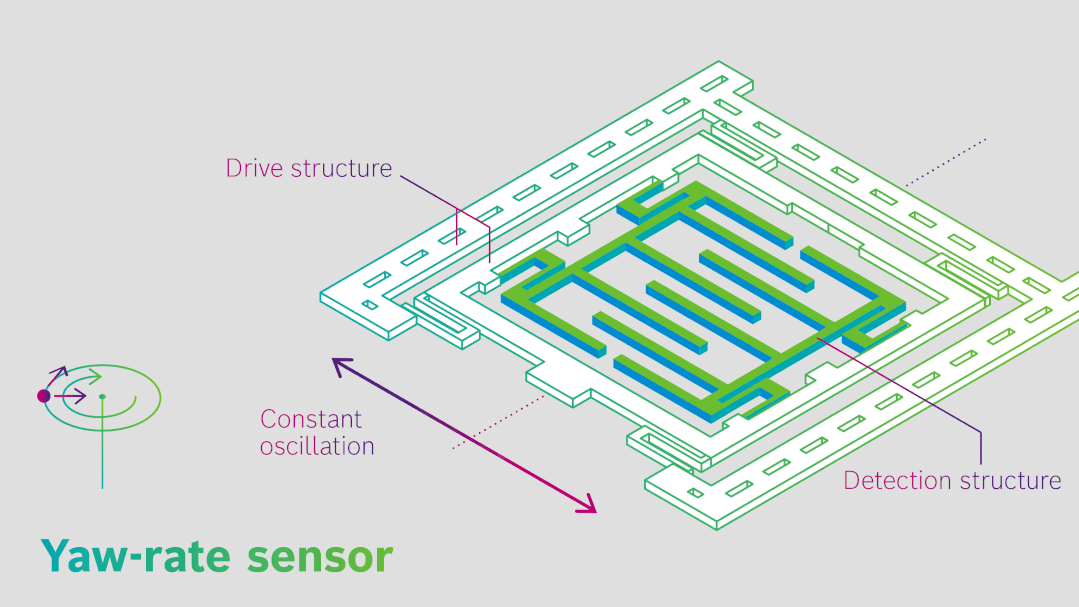

下图是MEMS陀螺仪的工作动图，传感器的外框在旋转运动期间沿相反方向摆动，当物体旋转时，内部梳状结构一部分产生偏转，改变梳状结构间的距离，从而改变电容，测量出转角。

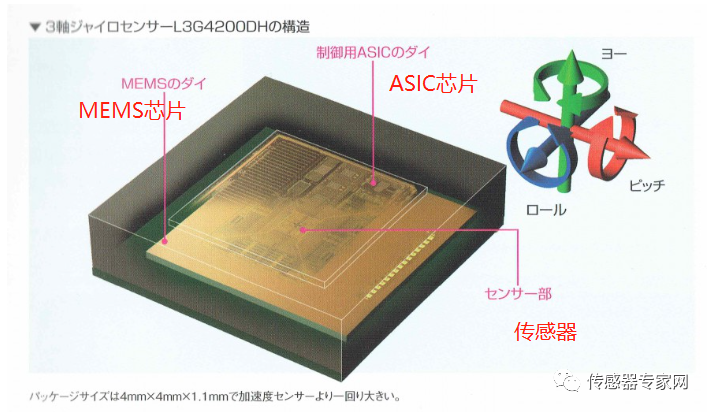

下图是一颗封装好的3轴MEMS陀螺仪，ASIC芯片位于MEMS芯片上方，整个器件尺寸为4mmX4mmX1.1mm。

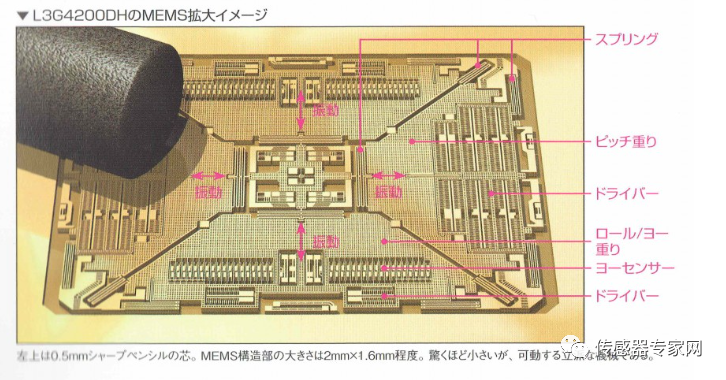

下图是MEMS芯片（我司供应自动清洗机、等离子清洗机、气相清洗机、离线清洗机、在线清洗机等，四川半导体设备集成供应）围观结构，各种机械结构密密麻麻，像是一个宏伟的建筑。注意看，左上角是一根头发丝。
五、MEMS组合惯性传感器
MEMS组合惯性传感器不是一种新的MEMS传感器类型，而是指加速度传感器、陀螺仪、磁传感器等的组合，利用各种惯性传感器的特性，可以实现全方位、立体运动的检测。

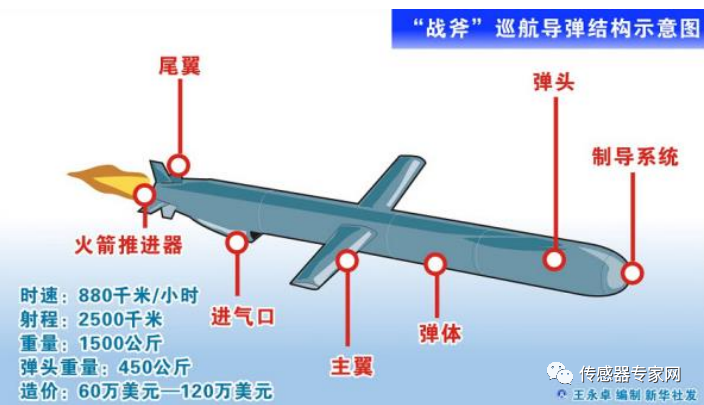

组合惯性传感器的一个被广为熟悉的应用领域就是惯性导航，比如飞机/导弹飞行控制、姿态控制、偏航阻尼等控制应用、以及中程导弹制导、惯性GPS导航等制导应用。相关介绍可以查看《总算明白了，现代战争，打的都是传感器》。

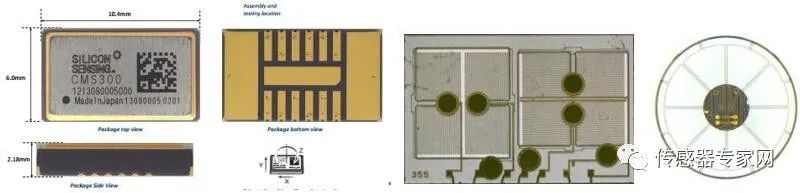

下图是Silicon Sensing Systems推出的一款惯性组合传感器（左）和MEMS芯片（右），包括一颗ASIC芯片，一颗MEMS陀螺仪芯片和一颗加速度计芯片，采用陶瓷基板和引线键合。
六、MEMS磁传感器
磁传感器并非像名字显示的那样，只是为了测量磁场强度的器件，而是根据受外界影响，敏感元件磁性能变化，来检测外部环境变化的器件，可检测的外界因素有磁场、电流、应力应变、温度、光等。

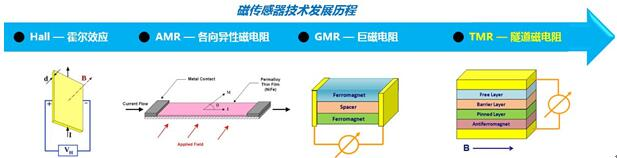

磁传感器主要分为四大类，霍尔效应（Hall Effect）传感器、各向异性磁阻（AMR）传感器、巨磁阻（GMR）传感器和隧道磁阻（TMR）传感器。
其中，磁阻传感器是第四代磁传感技术，基于纳米薄膜技术和半导体制备工艺，通过探测磁场信息来精确测量电流、位置、方向、转动、角度等物理参数。
由于MEMS技术可以将传统的磁传感器小型化，因此基于MEMS的磁传感器具有体积小、性能高、成本低、功耗低、高灵敏和批量生产等优点，其制备材料以Si为主，消除了磁传感器制备必须采用特殊磁性材料及其对被测磁场的影响。

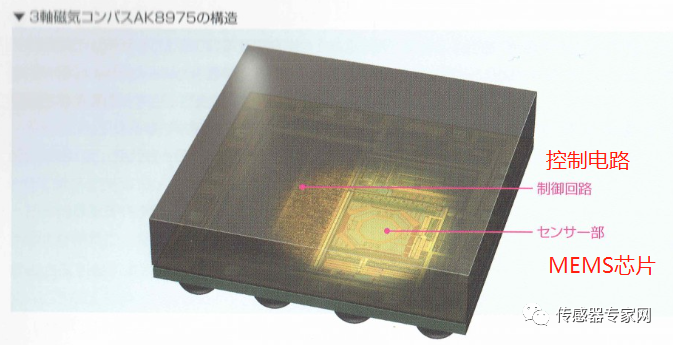

下图是一个3轴MEMS磁传感器封装结构图，包含MEMS芯片和控制电路。

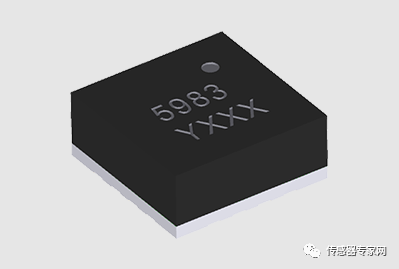

下图是我国惯性传感器龙头企业美新半导体的一款AMR三轴磁传感器，尺寸仅有3mmX3mmX1mm。
七、MEMS微流控系统
MEMS器件有着广泛的用途，主要分为传感器和执行器（致动器）两大类。前面我们提到的都是属于MEMS传感器，微流控系统、射频MEMS、MEMS喷墨打印头、DMD(数字微镜器件)等则属于执行器，是MEMS器件的重要组成。
MEMS微流控（microfluidics ）系统，就是一种流量控制，是精确控制和操控液体流动的装置，使用几十到几百微米尺度的管道，一般针对微量流体，用于生物医药诊断领域的高精度和高敏感度的分离和检测，具有样品消耗少、检测速度快、操作简便、多功能集成、体小和便于携带等优点。
MEMS微流控是纯粹的机械结构，制作微流控芯片的主要材料包括硅、玻璃、石英、高聚物、陶瓷、纸等。
MEMS微流控芯片，直白点说，就是在一片很小的玻璃流道上进行生物化学反应，用芯片进行计算，用传感器传递信号。

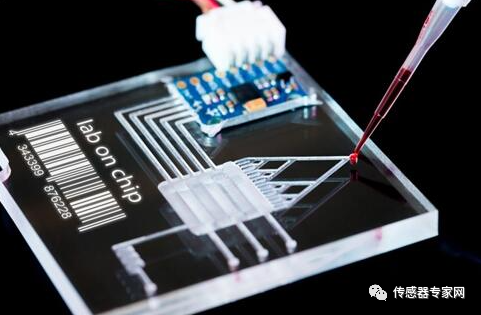

下图是微流控芯片的结构示例，可以看到玻璃管道，微流控芯片又被称为“芯片实验室”，在基因测序等许多方面有广阔应用前景，是一种极具前景的生物传感器。
下图为流体在微管道中流动、捕捉的动态过程。
八、射频MEMS
射频MEMS器件分为MEMS滤波器、MEMS开关、MEMS谐振器等。
射频前端模组主要由滤波器、低噪声放大器、功率放大器、射频开关等器件组成，其中滤波器是射频前端中最重要的分立器件，滤波器的工艺就是MEMS，在射频前端模组中占比超过50%，主要由村田制作所等国外公司生产。
因为没有适用的国产5G MEMS滤波器，因此华为手机只能用4G，也是这个原因，可见MEMS滤波器的重要性。相关介绍可查看《华为也被卡住？错过了芯片，中国千万别再错过MEMS了！》。看到这里，给大家放松一下，插播一个小广告，四川省微电瑞芯科技有限公司同时也销售平行封焊、回流焊、真空气相焊等焊接设备。四川微组装设备请认准我司）

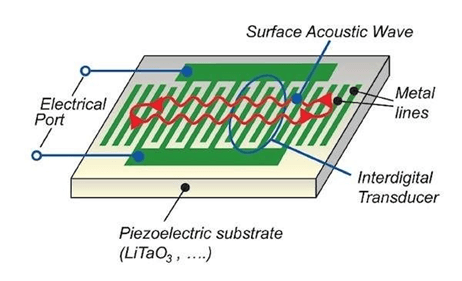

滤波器（SAW、BAW、FBAR等），负责接收通道的射频信号滤波，将接收的多种射频信号中特定频率的信号输出，将其他频率信号滤除。以SAW声表面波为例，通过电磁信号-声波-电磁信号的两次转换，将不受欢迎的频率信号滤除。

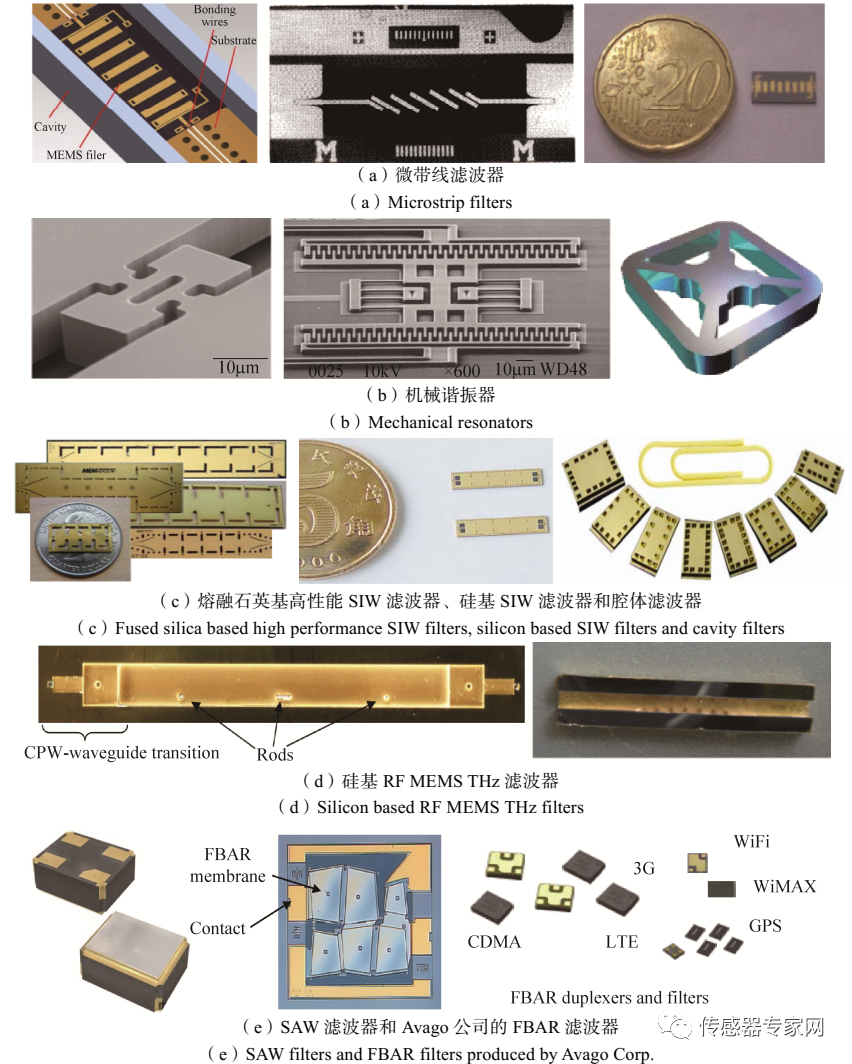

下图是各种MEMS滤波器的微观结构、封装形态等信息，可以直观了解各种MEMS滤波器的差别。
