业界主流的Powerstage玩家：英飞凌、瑞萨、TI、MPS，其中英飞凌、瑞萨、TI的DrMOS的power MOS部分采用VDMOS(vertical double-diffused MOS，垂直双扩散金属氧化物半导体场效应管)，MPS的DrMOS的power MOS部分采用LDMOS（lateral double-dif fused MOS，横向双扩散金属氧化物半导体场效应管）。（四川半导体微组装设备公司）
本文以TI和MPS的DrMOS为例，结合切片实物图介绍这两种类型DMOS的结构。（四川半导体微组装设备自动化）
TI：其DrMOS由1个驱动IC和2个分立的上下管MOS组成，上下管为采用NexFET技术的VDMOS。

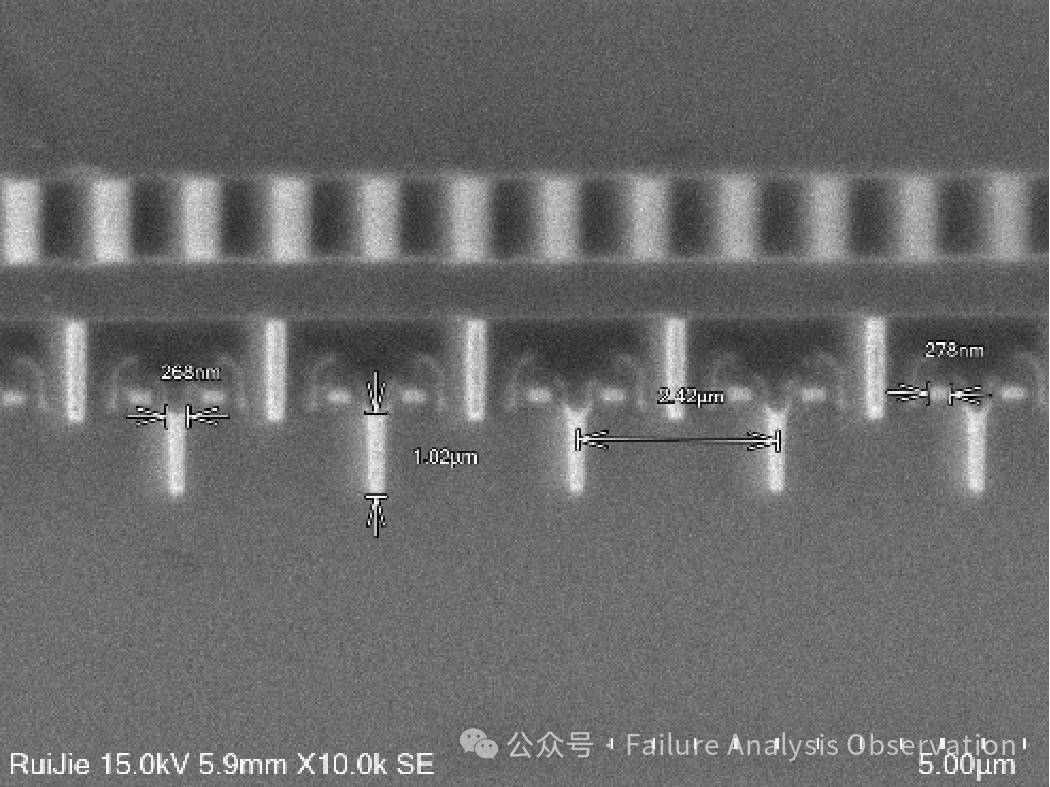

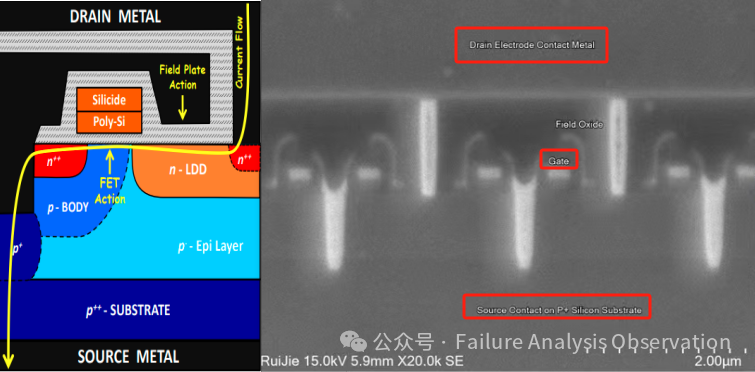

NexFET技术的VDMOS结构示意图和切片SEM实物图：

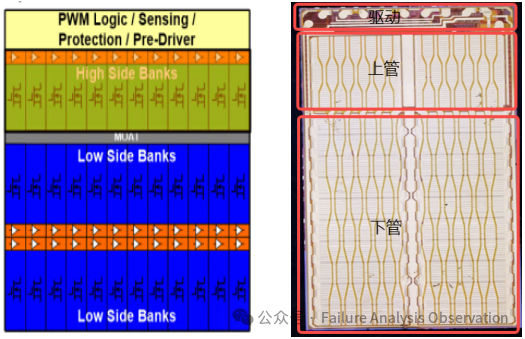

MPS：驱动IC和上下管集成在1个die上，上下管为LDMOS，结构示意图如下图所示。

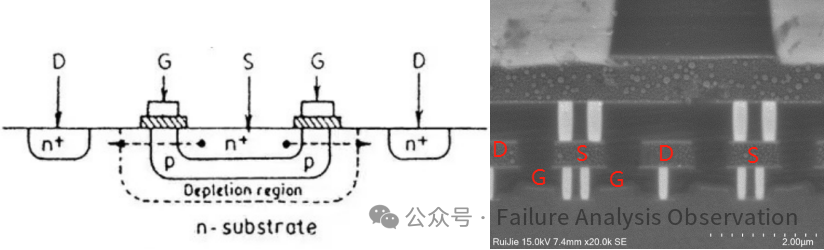

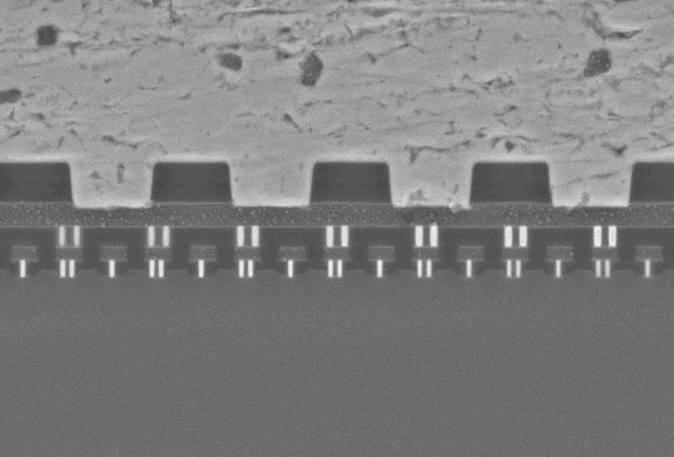

LDMOS结构示意图和切片SEM实物图：
