半导体

半导体( semiconductor)，指常温下导电性能介于导体(conductor)与绝缘体(insulator)之间的材料。例如，广泛使用的二极管就是利用半导体材料制成的电子器件。

当今的大部分电子产品，包括计算机、移动电话和数字录音机等，其核心单元都依赖于半导体材料。（四川半导体微组装设备厂家）

常见的半导体材料有硅、锗、砷化镓等，其中硅在商业应用上最具影响力。硅基半导体材料因其稳定的性能和成熟的生产工艺，成为了电子产业中不可或缺的基石。

物质存在形式多种多样，包括固体、液体、气体和等离子体等。在固体材料中，导电性差的被称为绝缘体，如煤、人工晶体、琥珀和陶瓷等；而导电性良好的则被称为导体，如金、银、铜、铁、锡和铝等金属。半导体材料则介于这两者之间，具有独特的导电性质，这使得它在现代电子技术中扮演着举足轻重的角色。（自动清洗机）

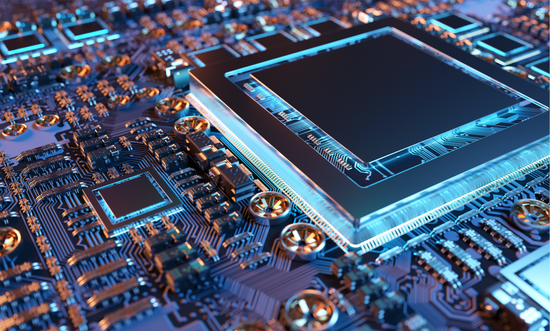

芯片

芯片，简称chip，是半导体元件的统称，作为集成电路（Integrated Circuit, IC）的物理基础，它通常也被称为微电路、微芯片或简称IC。这些微小的芯片来源于大型晶圆（Wafer）的精细切割和加工，每一个都蕴含了复杂的电路网络，旨在实现特定的功能。（四川半导体设备）

具体而言，硅片（Silicon Wafer）是芯片的核心组成部分，是一种微小的硅质片材。在其表面，通过精细的刻蚀工艺，形成了数以万计的微小电路元件，这些元件相互连接、协同工作，构成了计算机或其他电子设备中至关重要的运算和控制单元。正因为有这些芯片的存在，我们的电子设备才能执行复杂的计算和数据处理任务，满足现代生活的各种需求。

集成电路

集成电路（Integrated Circuit, IC）是一种微型化的电子器件，它将晶体管、电阻、电容和电感等电路元件以及它们之间的连接布线，通过特定的工艺集成在一小块或数块半导体晶片或介质基片上。这种微型结构被封装在管壳内，具备特定的电路功能。集成电路的发明极大地推动了电子元件向微小型化、低功耗、智能化和高可靠性方向的发展。

集成电路的发明者包括杰克·基尔比（Jack Kilby），他基于锗（Ge）材料发明了集成电路，以及罗伯特·诺伊斯（Robert Noyce），他基于硅（Si）材料发展了集成电路。如今，半导体工业中广泛采用的是基于硅的集成电路。（四川微组装设备）

集成电路是在20世纪50年代后期至60年代期间逐渐发展起来的一种新型半导体器件。其制造过程涉及氧化、光刻、扩散、外延、蒸铝等复杂的半导体制造工艺。通过这些工艺，可以将构成特定功能的电路所需的元件及连接导线全部集成在微小的硅片上，并最终封装在管壳内。

集成电路的封装外壳形式多样，包括圆壳式、扁平式或双列直插式等。集成电路技术涵盖了芯片制造与设计两大方面，其发展水平主要体现在加工设备、加工工艺、封装测试、批量生产以及设计创新的能力上。这些技术的不断进步，为现代电子设备的性能提升和成本降低提供了重要支撑。

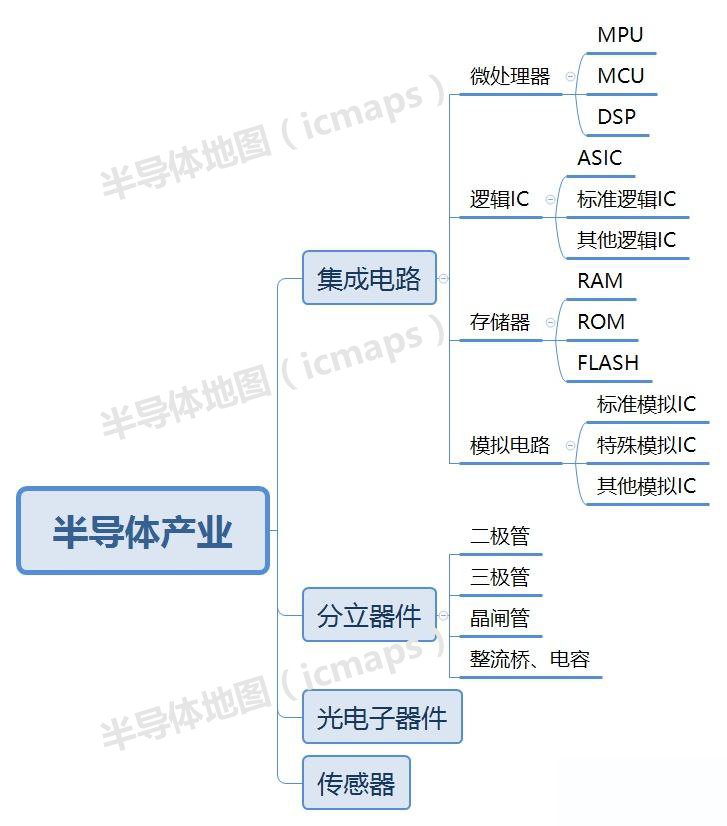

半导体分类

第一代半导体材料主要是指硅（Si）和锗（Ge）元素半导体材料。这些材料在电子工业中占据了极其重要的地位，为早期的电子器件，如晶体管、集成电路等，提供了基础的物质支持。

第二代半导体材料则是指化合物半导体材料，其中最具代表性的是砷化镓（GaAs）和锑化铟（InSb）。这些材料因其特殊的电子特性，如高电子迁移率、直接带隙等，在高频、高速、低功耗的电子器件中得到了广泛应用，如移动通信、卫星通信等。（四川实验室检测设备）

第三代半导体材料主要以宽禁带半导体材料为代表，包括碳化硅（SiC）、氮化镓（GaN）和氧化锌（ZnO）等。这些材料具有高热导率、高击穿电场、高饱和电子迁移率等优异的物理特性，因此在多个领域展现出巨大的应用潜力。

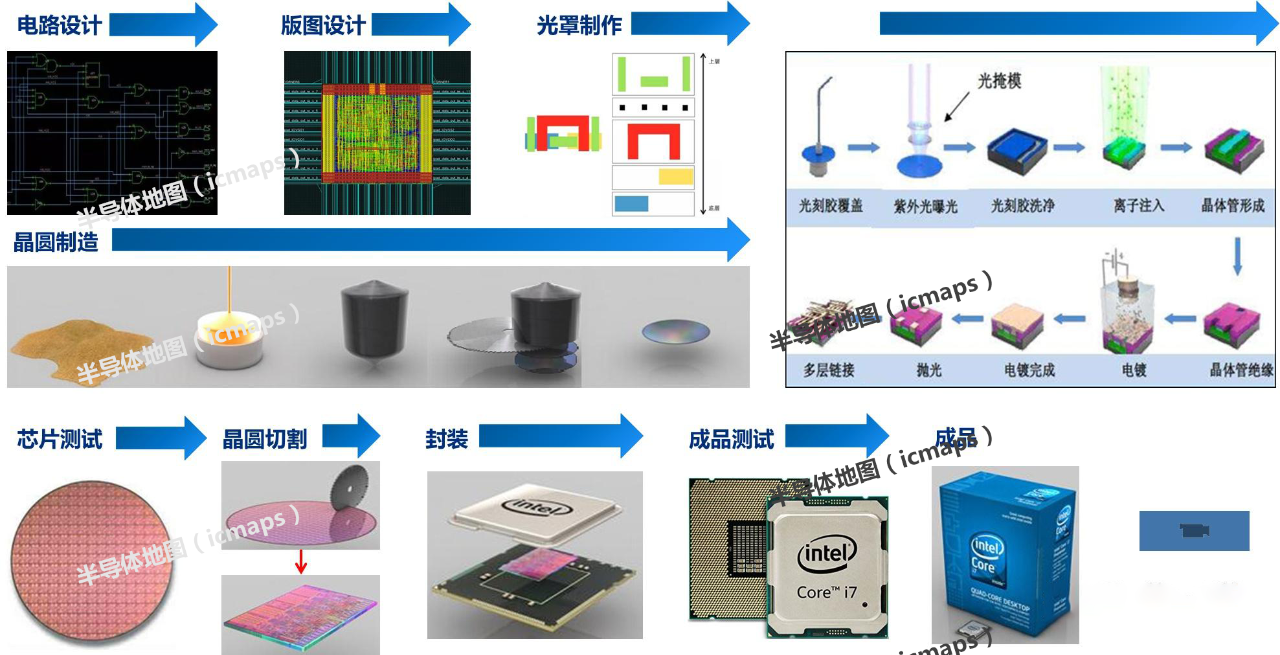

芯片是如何制造出来的

从沙子到芯片的主要制造过程确实包括硅片/晶圆制造、芯片制造和封装测试三大步骤。下面是对这三个过程及其主要工艺流程的详细解释：

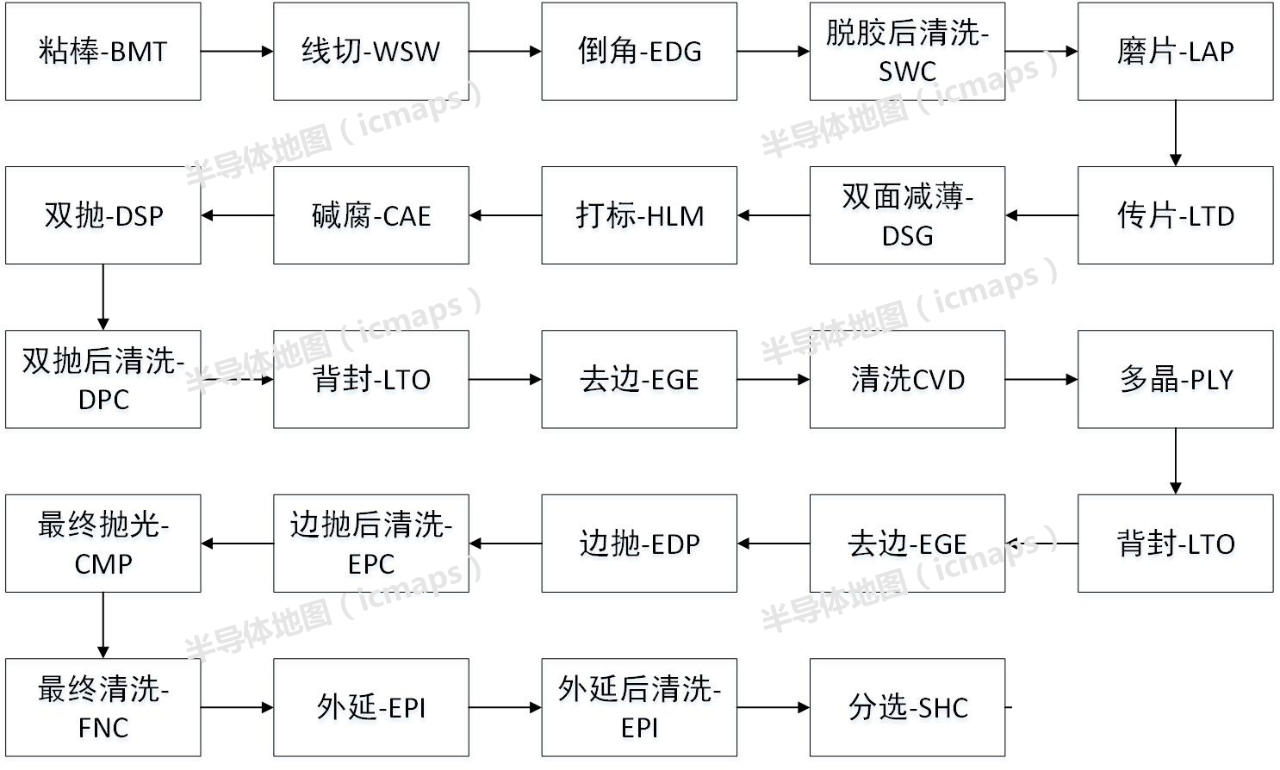

举个例子，某厂从晶棒到硅片包装（硅片制造），主工序25个。（四川半导体微组装设备自动化）
