（一）IGBT双脉冲测试的意义（四川半导体设备）

对比不同IGBT的参数及性能；

获取IGBT开通和关断过程的参数；

评估驱动电阻是否合适；

开通和关断过程是否有不合适的震荡；

评估二极管的反向恢复行为和安全裕量；

IGBT关断时的电压尖峰是否合适，关断之后是否存在不合适的震荡；

IGBT开通和关断时间；

测量母线的杂散电感。

（二）IGBT双脉冲测试的原理（四川微组装设备）

所谓IGBT双脉冲测试就是上管持续关断、下管驱动信号给两个脉冲从而测试IGBT的开关特性。上管两端并接一个电感，主要测试的就是下管的特性以及上管的反向二极管特性。

1）t0时刻，门极发出第一个脉冲，下桥IGBT饱和导通，电压U加在负载L两端，电感的电流线性上升。（四川实验室检测设备）

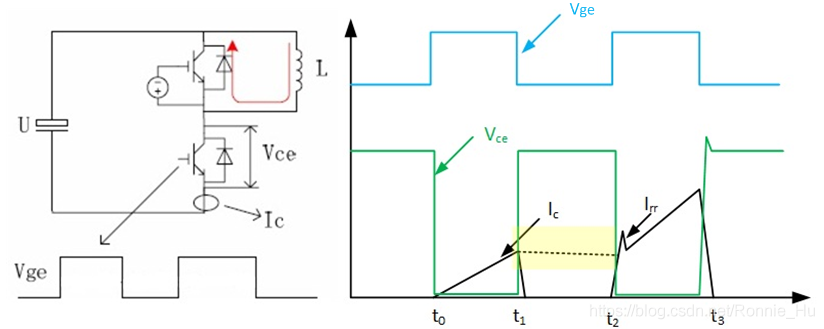

2）t1时刻，下桥IGBT关断，电感电流由上桥二极管续流，电流波形如虚线所示，由于电流探头放在下桥的发射极，因此，在上桥二极管续流时，电流探头检测不到该电流。

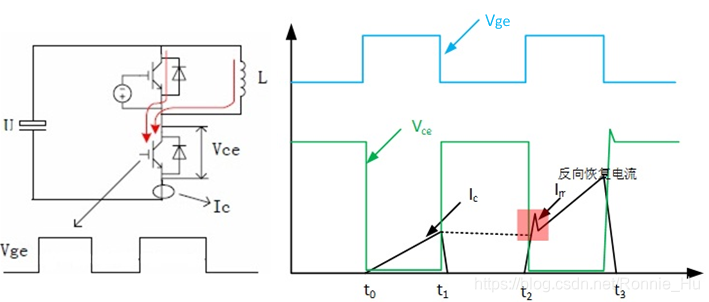

3）t2时刻，第二个脉冲的上升沿到达，下桥IGBT再次导通，上桥续流二极管反向恢复，反向恢复电流会穿过下桥IGBT，电流探头上能捕捉到这个电流。在该时刻，重点观察IGBT的开通过程。二极管反向恢复电流是重要的监控对象，该电流的形态直接影响到换流过程的许多重要指标。（四川清洗设备）

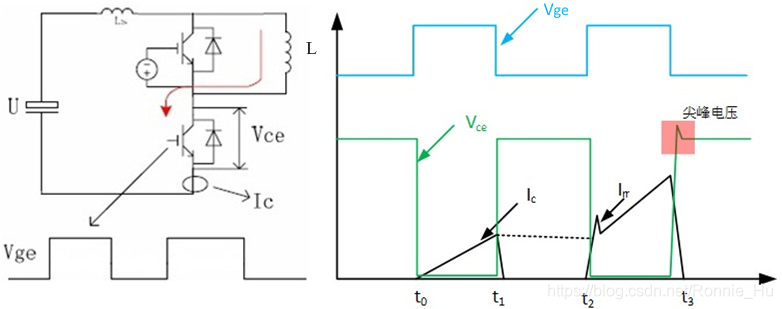

4）t3时刻，下桥IGBT再次关断，此时电流变化较大，由于母线杂散电感Ls的存在，Vce会产生一定的电压尖峰。在该时刻，重点观察IGBT的关断过程。Vce电压尖峰是重要的监控对象，同时还需要注意关断之后电压和电流是否存在不合适的震荡。（四川半导体微组装设备自动化）
