基于碳固溶液制镍的金刚石表面平面化方法

时间：2024-06-06 10:16 作者：小编分享到：

钻石是电力电子产品的一种有前途的材料,因为它们具有很高的击穿电场,高导热性,及高电子和孔动性。然而,它们的物理硬度和对化学过程的容忍性阻碍了电气器件结构的制造。例如,硅等半导体蚀刻所用的湿法蚀刻工艺不适合金刚石。因此,电感耦合等离子体等离子体蚀刻工艺被用作一种替代技术;然而,蚀刻后在表面附近引起的等离子体损害降低了制成装置的特性。此外,离子注入等选择性掺杂技术也是制造半导体器件的关键。然而,钻石的离子注入是困难的,因为热处理来恢复离子注入产生的缺陷导致从钻石到石墨的相变,这是最稳定的固体碳结构。因此,改进退火工艺或开发离子注入的替代技术对于促进金刚石器件的广泛使用至关重要。（四川半导体设备）

近年来,利用碳与镍的固溶反应进行金刚石蚀刻研究,作为一种新的蚀刻技术。当金刚石和镍在高温下接触时,镍/金刚石界面上的碳原子溶解在镍内部,并蚀刻钻石。由于这个过程是纯粹的界面反应,它被认为是一种理想的蚀刻方法,因为与等离子蚀刻不同,它不会在界面附近引起任何损害。因此,研究的重点是蚀刻机制和通过温度和气体大气控制蚀刻速率。碳的固溶反应的蚀刻速率随温度的增加而增加;例如,在氢的大气中,当温度为1200℃时,它可达到30欧姆/小时。此外,氢大气可维持镍的碳不饱和状态,并可促进快速和连续蚀刻。具体来说,由于镍的催化活性,氢分子分解成氢原子.当固体溶解的碳原子到达气态/镍界面时,它们与氢原子结合,并以甲烷气体从镍脱除到气相。这种碳解吸保持了镍的碳不饱和状态,从而保持了较高的蚀刻速率。（四川微组装设备）

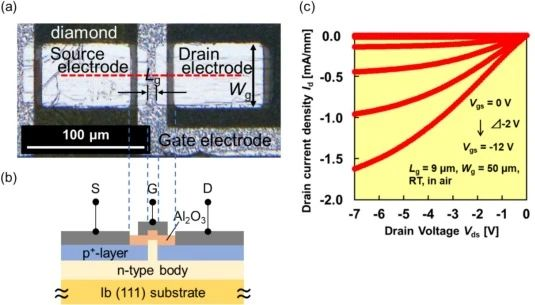

传统的逆P通道金刚石金属氧化半导体场效应晶体管(MOSIFT)+ -由于使用钛/非盟金属掩模进行选择性S/D生长,使岛屿无沟渠结构地流入N型体。然而,这种结构阻碍了对设备特性的理解和改进,包括对倒置通道和P之间的高接触电阻的了解和改进。+ -类型区域。因此,一个包含P的结构+ -必须将S/D型区域埋在N型体中。近年来,有报道称,一种方法是在选择性生长之前,通过干蚀刻形成埋埋结构,以及在干法蚀刻形成的沟渠结构中,通过无掩膜的侧向生长形成埋层的方法。然而,它们需要非常先进的技术,如干蚀刻和随后的等离子体cvd抗生长掩模技术,以及无核侧向生长技术。

用碳与镍的固溶反应蚀刻工艺,这种方法具有很高的选择性,只有镍和金刚石之间的接触区被蚀刻,便于制造更复杂的结构,这些结构很难用传统方法制造。因此,这种方法或许有助于钻石电力电子的发展。（四川半导体微组装设备自动化）
