比亚迪高压电控总成-IGBT模块检查

时间：2024-04-28 14:29 作者：小编分享到：

一、比亚迪e5高压电控总成内IGBT模块位置

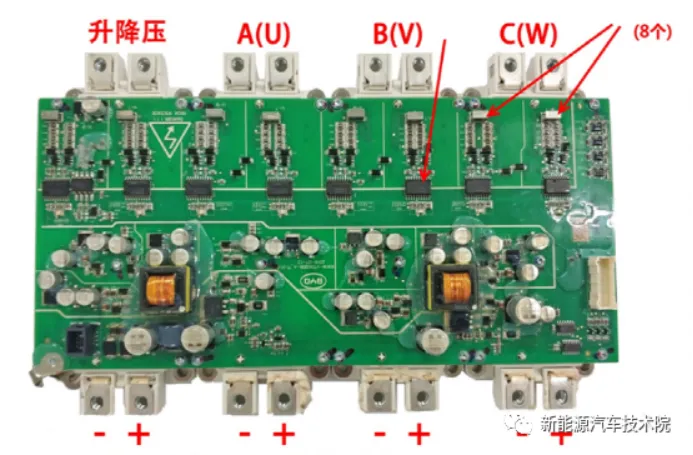

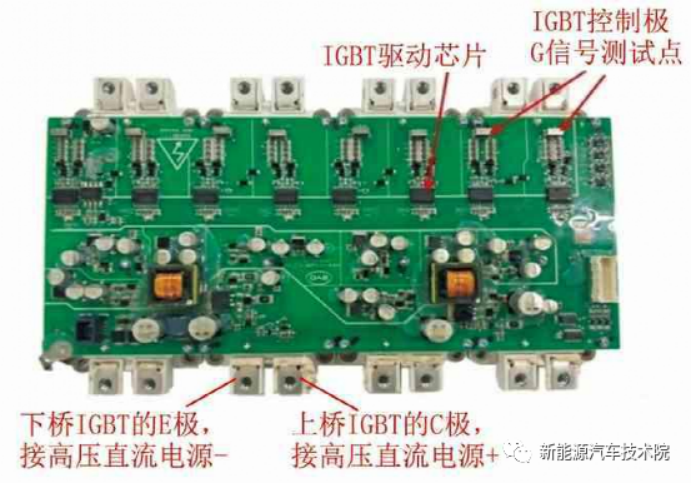

二、比亚迪e5高压电控总成内IGBT模块

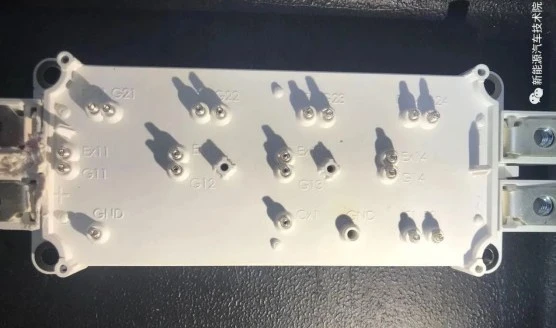

三、比亚迪e5高压电控总成内IGBT实物

四、IGBT实物图与工作原理图

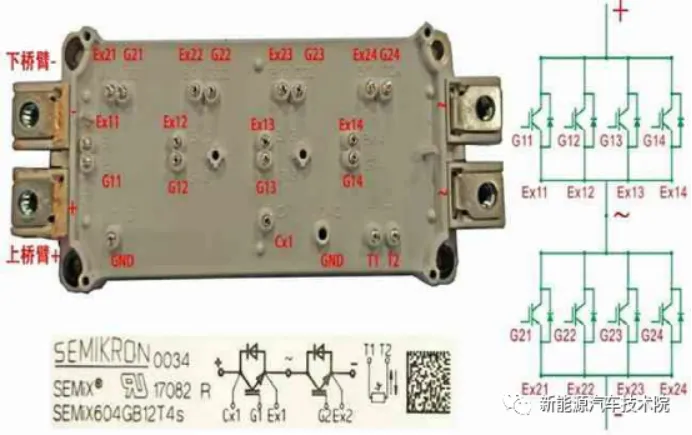

图左上方为一相上桥臂和下桥臂的IGBT实物图，其侧面一般标有原理图，如图左下方所示。实际上上桥臂和下桥臂是由8个IGBT组成，上桥臂和下桥臂分别由4个IGBT并联，再将上桥臂和下桥臂串接起来，如图右侧所示。连接T1、T2的是热敏电阻（温度传感器）。（四川半导体微组装设备自动化）

五、IGBT的检查

1.未触发导通性检查

测量上桥臂IGBT的二极管的导通性（反向不导通），在IGBT未触发状态下用万用表的二极管挡测量上桥臂“+”与“～”之间的正向导通性，显示导通，压降为0.34 V。在IGBT未触发状态下用万用表的二极管挡测量上桥臂“+”与“～”之间的反向导通性，显示不导通。

在IGBT未触发状态下用万用表二极管挡测量下桥臂“～”与“-”之间的正向导通性，显示导通，压降为0.339 V，而反向不导通。

2.通电导通性检查

用9 V电池作为电源接至G11触发上桥臂中的1号IGBT，用万用表的二极管挡测量上桥臂“+”与“～”之间的导通性，显示导通，压降为0.379 V。（四川半导体设备）

在触发上桥臂中的1号IGBT后，断开电源，1号IGBT的控制极C与控制级E仍保持导通。用万用表二极管挡测量上桥臂“+”与“～”之间的导通性，显示导通，压降为0.379 V。

3.放电后导通性检查

用螺丝刀将G11与Ex11短接放电后，上桥臂的1号IGBT的控制级C与控制级E不再导通，因其他3个IGBT也未触发，故上桥臂“+”与“～”不再导通。实际的电路板上4个IGBT是一同触发的。

依次对上桥臂的其他3个IGBT进行触发，检查其导通性，检查前注意先短接控制级G与控制级E，使其内部电容放电。用相同方法可依次检查下桥臂的各个IGBT。
