3D封装，全产业链缺一不可

时间：2024-02-29 10:18 作者：小编分享到：

3D封装成大势所趋，技术挑战不容小觑

随着芯片微缩愈加困难，而市场对芯片高性能的追逐不减，业界开始探索在封装领域寻求突破，所以这几年，诸如2.5D/3D的先进IC封装技术已经成为代工厂、封测厂、IDM、芯片设计厂商以及EDA厂商都竞相关注的一环。（四川半导体微组装设备公司）

先进封装市场营收及预测情况

不仅仅是芯片制造过程的最后一步，封装正在成为芯片创新的催化剂。3D封装技术允许将不同的芯片如CPU、加速器、内存、IO、电源管理等像乐高积木一样拼凑起来，其主要优势是能实现更好的互连能效，减少访问延迟。例如3D封装技术允许在计算核心附近放置更多的内存，因此可以减少总的布线长度，提高内存访问带宽，改善延迟，提升CPU性能，也因此大大提高了产品级性能、功耗和面积，同时实现对系统架构的全面、重新思考。

如今，3D封装已成为行业顶尖的芯片企业如英特尔、AMD、NVIDIA、苹果等致胜的关键技术之一。虽然以3D IC为代表的异构封装已经成为未来的重点发展方向，但落实新技术要面对不少棘手的问题。相比传统的封装技术，2.5D/3D IC异构封装不仅仅是封装厂技术的革新，更为原有的设计流程、设计工具、仿真工具等带来挑战。

3D封装是全产业链共同配合的大业

因此，在这样的背景下，3D封装就需要供应链多个环节的支持，包括代工厂、封装厂、EDA厂商、材料厂商等等。（四川半导体设备真空回流焊）

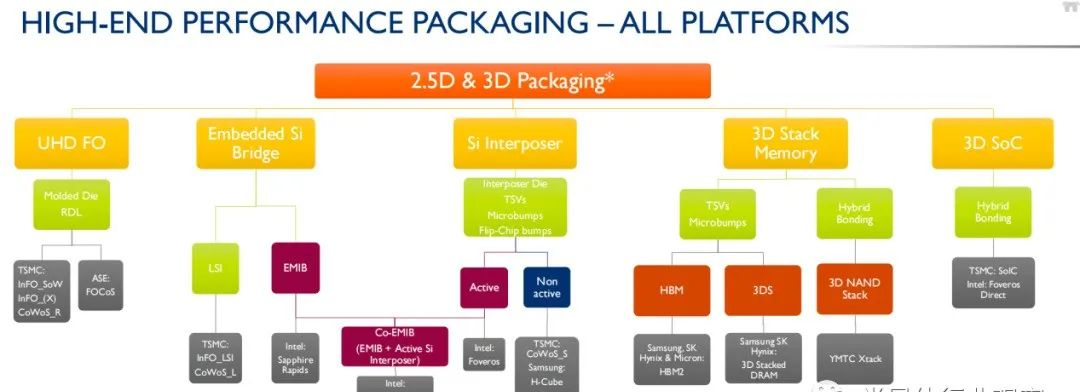

2.5D和3D封装解决方案细分领域一览

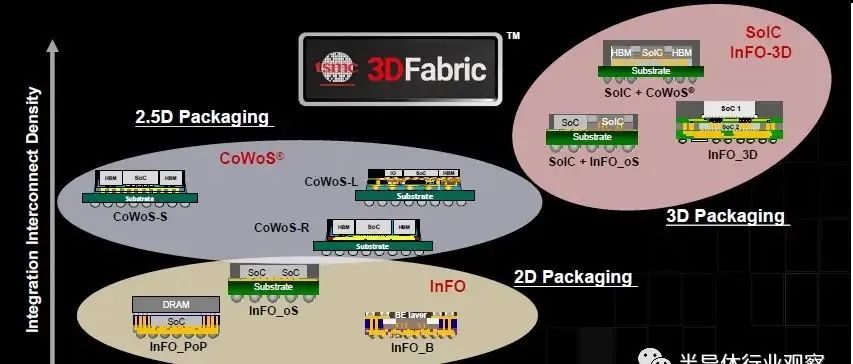

将其SoIC(系统整合芯片)、InFO(整合型扇出封装技术)、CoWoS(基板上晶圆上芯片封装) 等2.5D和3D先进封装与芯片堆栈技术整合成为了“3D Fabric”品牌。据台积电2022Q2财报说明会，目前为HPC应用开发的3DIC、SoIC技术已经大部分开始被客户采用。

图源：SemiWiKi

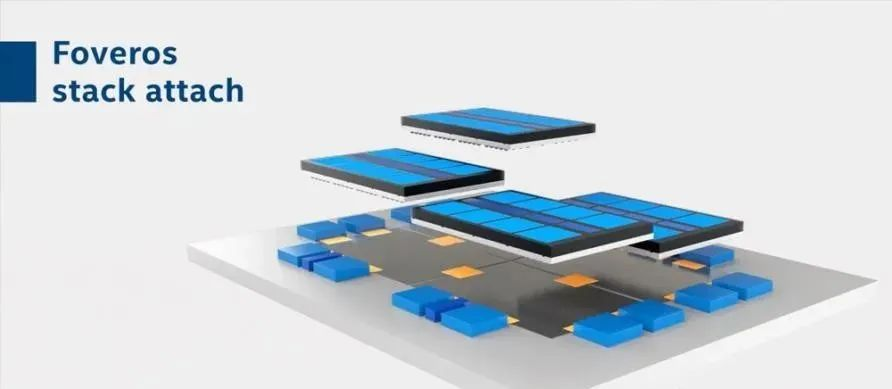

已将Foveros 3D封装技术用于其Ponte Vecchio和Rialto Bridge GPU以及Agilex FPGA中，采用3D Foveros封装生产的芯片与标准单片（单芯片）芯片设计相比，在某些情况下具有极强的价格竞争力。（四川有哪些成都微组装设备厂家？）

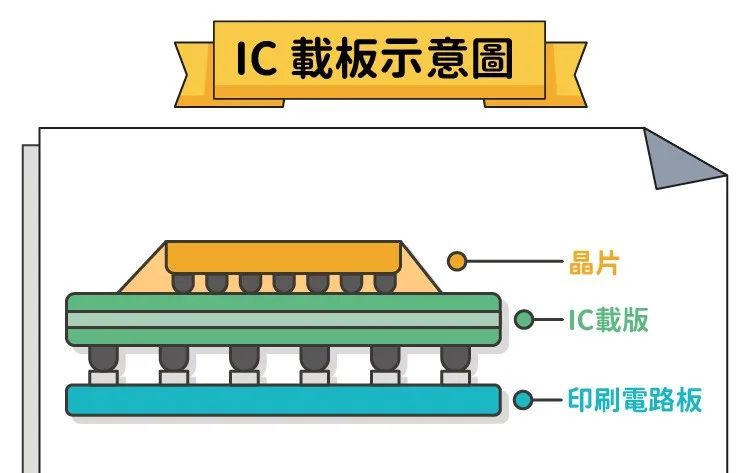

此外，要制造3D芯片，需要在制造设备和原材料领域出现新的技术创新。关键的重要材料之一是用于多枚芯片连接的ABF载板。ABF载板是IC载板中的一种，ABF载板可做线路较细、适合高脚数高讯息传输的IC，具有较高的运算性能，主要用于CPU、GPU、FPGA、ASIC等高运算性能芯片。

3D IC封装最根本的挑战来自于应用工具数据库的转变。芯片通用的GDS格式与PCB使用的Gerber格式有着根本上的差别，需要重新整合解决方案，以满足先进封装要求。此外，规模增长带来的复杂性也是需要重点关注的问题。（四川半导体微组装设备自动化）

结语

随着整个产业链逐渐日趋完善，并且不断推出各领域新的支持的技术，如2.5D和3D封装技术将成为接下来芯片性能提升过程的中流砥柱，也将是半导体产业的未来。3D封装正在改变半导体世界，这一次将引起全产业链的变革。
