深奥的键合机(下)

时间:2023-09-08 09:08 作者:小编 分享到:

本节内容,又是比较难啃的骨头。

一、裂纹与缺陷形成机理(四川微组装设备厂家

1、界面演化机理


根据高温(共晶烧结炉)存储后样品SEM截面图以及国内外文献的调研,可以得出键合界面IMC的演变过程:键合后界面化合物由两部分组成---Au4Al(近Au侧)和AuAl2(近Al侧),

  1. 随着时间的推移,Au、Al原子不断扩散,中间相AuAl和Au5Al2出现在Au4Al和AuAl2中间,并不断增加;

  2. 如果时间足够长,Au4Al会成为键合界面的主要组成相。IMC演变过程如上图所示,这种演变规律是由Au、Al的含量比例决定的。

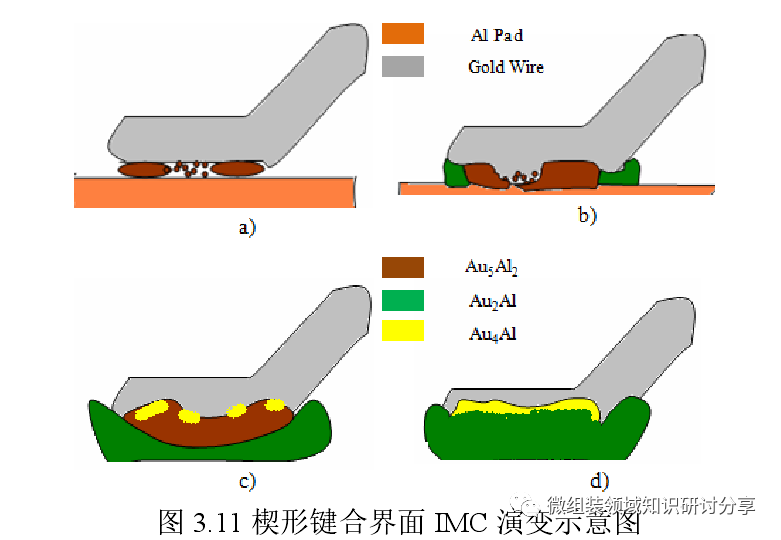

图3.11是Au/Al系统接头老化过程中IMC演变示意图。

在高温存储前期,IMC优先出现在键合(键合机)点的边缘位置,这是因为键合点边缘的金丝优先和铝焊盘进行了接触,在150度的热应力作用下,键合界面的Au、Al原子进行互扩散,发生固相反应并优先生成金属间化合物Au5Al2,由于键合点边缘与铝焊盘结合处,铝原子可以从焊盘侧持续补充,因此,该位置最终的稳定相为Au2Al。

在高温存储中期后,边缘的IMC向中心侧扩散,逐渐填补键合初期键合界面存在的空洞,建立起金铝原子扩散的通道,键合点中心位置也进行IMC的生长,生长机理同键合点边缘位置,优先生成Au5Al2,在靠近Au丝侧,主要生成Au4Al,靠近Al丝侧,主要生成Au2Al,这都是由各位置金铝原子的含量所决定的。由于Au、Al元素扩散速度相差较多,Au丝内部Au原子大量扩散至Al焊盘侧,空洞出现于Au引线与IMC之间或者Au丝内部,并不断地生长,宏观表现为微裂纹的延展,微裂纹的存在隔离了Au丝和IMC层,阻挡了IMC层在纵向的继续生长,所以界面最终的稳定相为Au2Al。


二、裂纹与缺陷形成机理(成都微组装设备


柯肯达尔效应

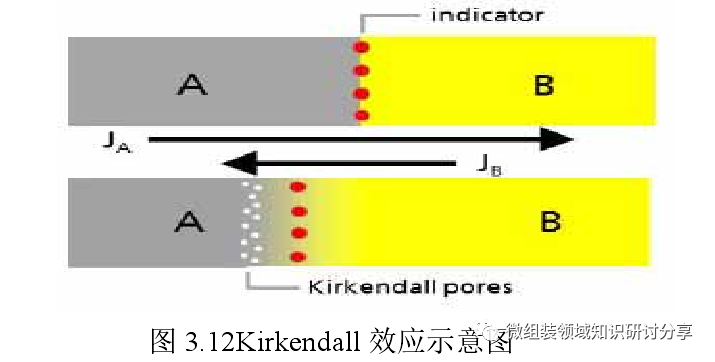

在两种原子扩散速率不同的金属界面,扩散后界面会向扩散率更高的金属方向移动,这就是柯肯达尔效应(Kirkendall)。在Au-Al键合界面处,由于Au原子的扩散速率远大于AL,使得除了一些Au、Al原子互换外,还有大量的Au原子扩散至Al焊盘侧,在金丝内部留下大量的空位,随着扩散的进行,IMC层向金丝侧生长,大量的空位不断出现形成微小的空洞,空洞聚集在一起形成裂纹,从而影响键合界面的可靠性。



三、IMC的物理性能


键合界面IMC的形成一方面能够实现了金丝和铝焊盘的冶金接合,提升键合界面的力学性能,另一方面,由表3.3列出了Au-Al之间可能形成的几种化合物相的物理性质,由各IMC的电阻率对比可知,IMC的生成会导致键合点的电阻值增大,键合界面脆性增加,Au-Al系统因两种元素之间的化学势不同,在服役期间以及考核过程中,将形成晶格类型不同、热膨胀系数差距较大以及电阻率不等的多种IMCs。其中,AuAl2物理性能极差,热膨胀系数与Au、Al相差较大,因此AuAl2含量越多,键合界面越容易开裂。这种缺陷的产生并非原子扩散所致,即并非为柯肯达尔效应所致,而是由于生成了化合物物理性能太差。

综上所述,在Au/Al键合界面外,Au原子和Al原子相互扩散,由于Au原子的扩散速率远高于Al原子,因此整体呈现出Au原子向Al焊盘方向不断扩散,IMC层向Au丝界面方向生长,在键合界面金丝侧形成大量空位,于是金丝内部出现浓度梯度,导致金原子整体向铝焊盘侧扩散,因此在键合界面处和键合丝内部形成柯肯达尔空洞,微小的孔洞慢慢聚集形成较大的孔洞或者裂纹;在键合界面内部,由于相变产生脆性金属间化合物,由于不同IMC的晶格结构不同,空洞或裂纹可以沿相界不断延展,形成大的空洞或者细长的裂纹,严重时可使得上引线与IMC产生开裂,使键合点处于开路状态。
